औद्योगिक मोटर अनुप्रयोगों में, लंबे समय से चुनौतीपूर्ण ऑपरेटिंग वातावरण की एक श्रेणी रही है जहां पारंपरिक परिवर्तनीय आवृत्ति ड्राइव (वीएफडी) समाधान प्रभावी ढंग से प्रदर्शन करने के लिए संघर्ष करते हैं - उच्च तापमान वाली संलग्न कार्यशालाएं, भूमिगत खदानें, उच्च आर्द्रता सुविधाएं और धूल भरी औद्योगिक साइटें। ये वातावरण अक्सर खराब गर्मी अपव्यय, सीमित स्थापना स्थान, अत्यधिक धूल, या नमी घुसपैठ से पीड़ित होते हैं। परिणामस्वरूप, पारंपरिक एयर-कूल्ड मोटर और अलग वीएफडी सिस्टम अक्सर विफलताओं, कम सेवा जीवन और रखरखाव लागत में वृद्धि का अनुभव करते हैं।
पूरी तरह से संलग्न वाटर-कूल्ड स्थायी चुंबक परिवर्तनीय आवृत्ति एकीकृत मोटर इन चुनौतियों का समाधान करने के लिए विशेष रूप से विकसित की गई थी।
पारंपरिक एयर-कूल्ड मोटरें गर्मी अपव्यय के लिए वायु परिसंचरण पर निर्भर करती हैं। बंद या उच्च तापमान वाले वातावरण में, गर्मी को प्रभावी ढंग से हटाया नहीं जा सकता है, जिससे अत्यधिक गर्मी, बिजली की कमी और यहां तक कि मोटर विफलता भी हो सकती है।

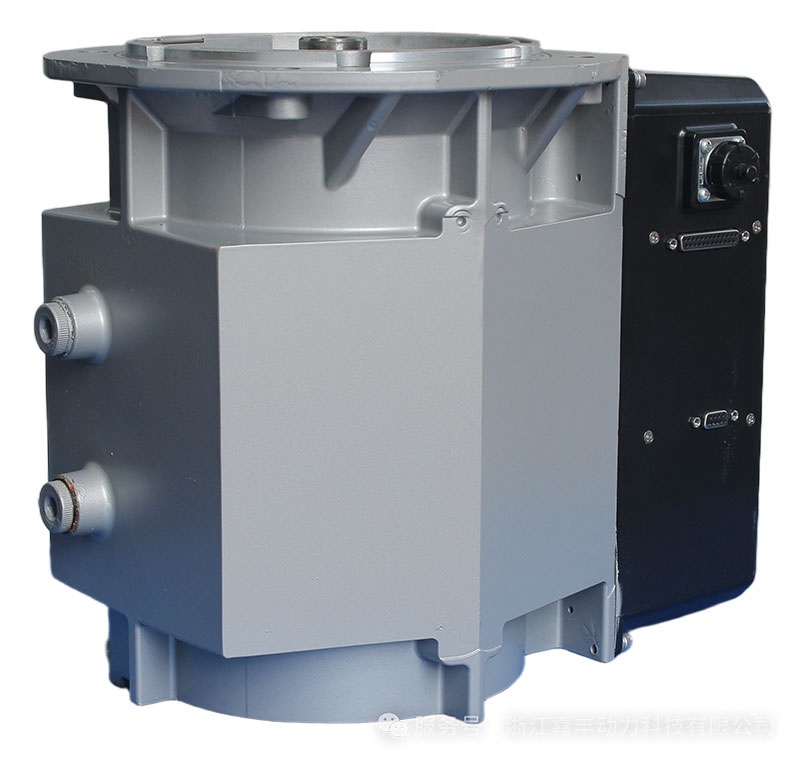

पूरी तरह से संलग्न वॉटर-कूल्ड एकीकृत मोटर मोटर और वेरिएबल फ़्रीक्वेंसी ड्राइव दोनों के लिए दोहरी वॉटर-कूलिंग डिज़ाइन को अपनाती है। ठंडा पानी मोटर स्टेटर हाउसिंग और वीएफडी पावर मॉड्यूल के माध्यम से एक साथ प्रसारित होता है, गर्मी को सीधे और कुशलता से दूर ले जाता है।
इस डिज़ाइन के लाभ पर्याप्त हैं। समान भौतिक आकार के लिए, मोटर काफी अधिक शक्ति घनत्व प्राप्त कर सकता है। यहां तक कि पूर्ण-लोड या अधिभार स्थितियों के तहत भी, सिस्टम स्थिर निम्न-तापमान संचालन को बनाए रख सकता है। फ़ील्ड परीक्षण डेटा से पता चलता है कि पारंपरिक एयर-कूल्ड इंडक्शन मोटर को वॉटर-कूल्ड एकीकृत मोटर से बदलने से मोटर की सतह के तापमान में 30% से अधिक की वृद्धि को कम किया जा सकता है।
कम परिचालन तापमान न केवल दक्षता में सुधार करता है बल्कि इन्सुलेशन जीवन को भी बढ़ाता है और रखरखाव की आवश्यकताओं को कम करता है।
पूरी तरह से बंद वाटर-कूल्ड एकीकृत मोटर का एक अन्य प्रमुख लाभ इसकी असाधारण सुरक्षा क्षमता है।
पारंपरिक एयर-कूल्ड मोटरों को वायु प्रवाह के लिए वेंटिलेशन ओपनिंग की आवश्यकता होती है, जिससे धूल, नमी और संक्षारक गैसें मोटर में प्रवेश कर पाती हैं, जिससे विफलता का खतरा बढ़ जाता है। इसके विपरीत, वाटर-कूल्ड एकीकृत मोटर में पूरी तरह से संलग्न आवास होता है। गर्मी को बाहरी वायु प्रवाह के बजाय आंतरिक शीतलन चैनलों के माध्यम से हटा दिया जाता है, जिससे वेंटिलेशन के उद्घाटन की आवश्यकता समाप्त हो जाती है।
परिणामस्वरूप, IP55 या उच्चतर की सुरक्षा रेटिंग आसानी से प्राप्त की जा सकती है। आंतरिक इलेक्ट्रॉनिक घटक कठोर पर्यावरणीय परिस्थितियों से पूरी तरह से अलग हैं।
धातुकर्म, रासायनिक फाइबर उत्पादन और भूमिगत खनन जैसे उद्योगों में, जहां आर्द्रता और धूल का स्तर विशेष रूप से उच्च होता है, यह डिज़ाइन उपकरण की विश्वसनीयता में काफी सुधार करता है। कुछ अनुप्रयोगों में, वार्षिक रखरखाव आवृत्ति को कथित तौर पर प्रति वर्ष पांच सेवा हस्तक्षेपों से घटाकर एक से भी कम कर दिया गया है, जिससे रखरखाव लागत आधे से अधिक कम हो गई है।
स्थायी चुंबक चर आवृत्ति एकीकृत मोटर परिवार के एक उन्नत सदस्य के रूप में, पूरी तरह से संलग्न वॉटर-कूल्ड संस्करण एकीकृत प्रणालियों के मुख्य प्लग-एंड-प्ले लाभों को बरकरार रखता है।
मोटर और वीएफडी फैक्ट्री से मेल खाते हैं और शिपमेंट से पहले पूर्व-कॉन्फ़िगर किए जाते हैं, जिससे जटिल ऑन-साइट कमीशनिंग की आवश्यकता समाप्त हो जाती है। उपयोगकर्ता बस बिजली आपूर्ति कनेक्ट कर सकते हैं और संचालन शुरू कर सकते हैं।
कॉम्पैक्ट एकीकृत डिज़ाइन एक अलग नियंत्रण कैबिनेट की आवश्यकता को भी समाप्त करता है, स्थापना स्थान की आवश्यकताओं को कम करता है और इसे सीमित उपलब्ध स्थान के साथ रेट्रोफिट परियोजनाओं के लिए विशेष रूप से उपयुक्त बनाता है।
ऊर्जा-दक्षता के दृष्टिकोण से, मोटर उच्च-प्रदर्शन वाली दुर्लभ-पृथ्वी स्थायी चुंबक सामग्री का उपयोग करती है और IE5 अल्ट्रा-उच्च-दक्षता स्तर प्राप्त करती है। पारंपरिक इंडक्शन मोटर्स की तुलना में, दक्षता में लगभग 10% सुधार हो सकता है। जब परिवर्तनीय आवृत्ति गति नियंत्रण के साथ जोड़ा जाता है, तो समग्र ऊर्जा बचत और भी अधिक हो सकती है।
पूरी तरह से संलग्न जल-ठंडा स्थायी चुंबक परिवर्तनीय आवृत्ति एकीकृत मोटर्स निम्नलिखित वातावरणों के लिए विशेष रूप से उपयुक्त हैं:
उदाहरणों में शामिल हैं:
इन सुविधाओं में आम तौर पर खराब वायु परिसंचरण और उच्च परिवेश तापमान होता है, जहां वायु-शीतलन समाधान अक्सर अप्रभावी हो जाते हैं और जल शीतलन एक अधिक विश्वसनीय विकल्प प्रदान करता है।
उदाहरणों में शामिल हैं:
इन अनुप्रयोगों में, उच्च सुरक्षा रेटिंग महत्वपूर्ण हैं। पूरी तरह से बंद डिज़ाइन नमी और धूल को उपकरण में प्रवेश करने से रोकता है।
उदाहरणों में शामिल हैं:
क्योंकि जल-शीतलन प्रणाली उच्च गति वाले शीतलन प्रशंसकों की आवश्यकता को समाप्त कर देती है, ऑपरेटिंग शोर काफी कम हो जाता है, जिससे एक शांत कार्य वातावरण बनता है।
पूरी तरह से संलग्न वाटर-कूल्ड स्थायी चुंबक वैरिएबल फ्रीक्वेंसी इंटीग्रेटेड मोटर चार प्रमुख प्रौद्योगिकियों को एक एकीकृत समाधान में जोड़ती है:
इन प्रौद्योगिकियों को एक प्रणाली में एकीकृत करके, यह स्वच्छ विनिर्माण सुविधाओं से लेकर सबसे अधिक मांग वाले औद्योगिक वातावरण तक परिवर्तनीय आवृत्ति ऊर्जा-बचत समाधानों का लाभ बढ़ाता है। जैसे-जैसे उद्योग ऊर्जा दक्षता, विश्वसनीयता और स्थिरता का पीछा करना जारी रखते हैं, यह तकनीक एक हरित और अधिक कुशल औद्योगिक भविष्य की दिशा में एक महत्वपूर्ण कदम का प्रतिनिधित्व करती है।
